产品详细介绍
试验应在"相对相"间及"相对地"间进行，测量次数为三次，求其平均值。每二次试验的时间间隙不小于10S，放电后子0.2S内切断工频电源。试验时可在试验变压器旁边串联一只10A以上的电流表，观察电流值，当电流发生突变时，表明试品已放电，此刻的电压值即为工频放电电压值。若现场有条件，可通过高压测试仪直接读取脉冲电电压值。每3-4年应做一次工频放电试验的常规检测。
电力设备性试验规程规定：35kV及以下的过电压保护器用2500V兆欧表测量，其绝缘电阻不低于1000MΩ。
对无间隙过电压保护器还要测量1mA(直流)时的临界动作电压U1mA和75%U1mA直流下的泄露电流 ，测量的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。U1mA实测值与初始值或制造值相比，其变化不应大于5%，U1mA过高使保护电气设备的绝缘裕度降低，U1mA过低使过电压保护器在各种操作和故障的瞬态过电压下发生，测量75%U1mA下的直流泄露电流，主要检测长期允许工作电流的变化情况。规程规定，75%U1mA下的泄露电流不大于50μA过电压保护器参数及选型
从真空开关操作过电压导致高压电动机绝缘损坏的机理着手，分析了过电压保护器应具备的条件．确定了较常用的带串联间隙四星形过电压保护器的选型安装装、定期试验方法及注意事项 认为．过电压保护器额定电压的选择应不小于9．94kV；过电压保护器持续运行电压的选择应大于较高运行线电压即7．21 ．并小于工频放电电压值；过电压保护器残压值的选择应低于15．9kV；工频放电电压的选择值根据负栽不同．应在9．3kV~12．48kV。
组合式过电压保护器参数额定电压UR的选择
确定组合式过电压保护器额定电压的主要依据是单相接地时健全相的较高暂时过电压 根据电力部1993年l0月30日《关于提高3 kV～66 kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报》，对于6kV～10kV电机 ≥1．38 ，按国内标准，较高运行线电压为 =1．15 ，则6kV电动机的 =1．15~6．3=7．2(kV)，6 kV电机过电压保护器的额定电压 ≥1．38~7．2=9．94(kV)。
组合式过电压保护器持续运行电压的选择
由于6kV～35 kV系统多为中性点不接地系统．出现单相接地以后．相对地电压上升为线电压

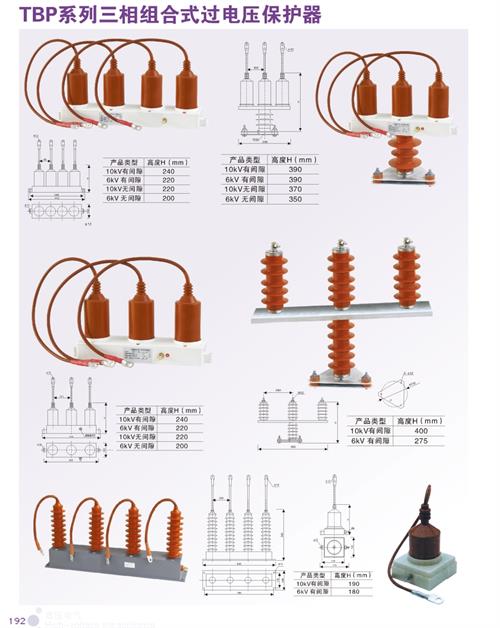

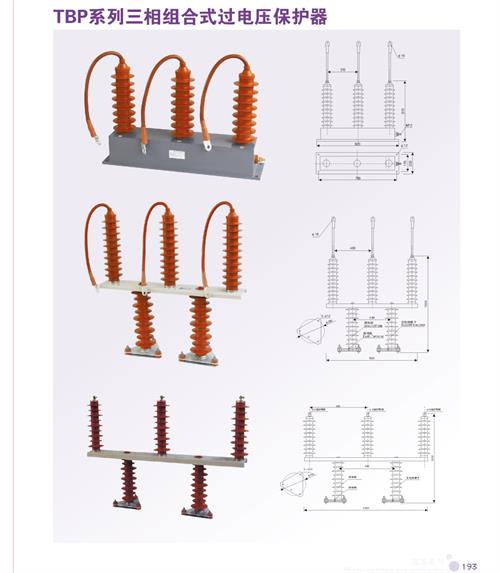

ENR-35KV三相组合式过电压保护器它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，ENR-35KV三相组合式过电压保护器同时也可限制电力系统的操作过电压，对相间和相对地的过电
压，均能起到可靠的限制作用。相关型号：TBP-A-7.6/131，TBP-A-12.7/131，TBP-B-12.7/131，TBP-B-42F/310，TBP-O-7.6。1、10kV及以下产品垂直或水平安装，35kV产品只能垂直；所有产品不允许倒置安装（电缆向下）。2、保护器的接线端子分别由4根硅橡胶高压电缆引出，A、B、C三相电缆直接并联于被保护设备的电源进线端，E电缆接地。3、CGB1型和
CGB3型产品接地端子E与A、B、C三相接线端子可以任意互换；CGB2型产品接地端子E与A、B、C三相接线端子不能互换，其余三相接线端子可以任意互换。4、本产品采用全绝缘封闭结构，除电缆终端线鼻带电需考虑绝缘爬电及放电距离外，其余部分均有足够绝缘强度，无需考虑相间距离和爬电距离。过电压保护器使用条件1、户内型，海拔高度不超过2000m，超出2000m可根据实际情况特制；2、环境温度：不低于－20℃
，不高于＋40℃，相对湿度不大于95%（25℃）；3、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；4、安装场所的空气中不应含化学腐蚀气体、蒸汽、性尘埃；5、大风速：35m/s;三相组合式过电压保护器（三相组合式避雷器）全系列的专业生产企业，其开发的产品有3—35KV户内型、户外形共6个系列46个型号规格的产品，保护对象为主变、空开、电缆、电机、电容器组等，规格包括：
户内普通型(三柱式、四柱式）、户内带表型（型放电计数器、计数故障指示器、在线监测器、组合专用电脑式放电记录仪、带PC接口在线监测器）、户内防型（带故障脱离装置）、电机中性点保护型；户外普通型、户外带表型（放电计数器、在线监测器）、户外防型、户外高原型过电压保护器产品
这有用吗?曝光的案例是：连防雷器一起被烧毁。这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。1)先看前端串接在摄像机输出端的视频号防雷
器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流。这里应该注意到：摄像机立杆接闪时，视频号防雷器放电通道是：“避雷针体—摄像机—视频短线—防雷器内部放电元件短路—接地点—接地网”;接闪时，避雷针体与防雷器这两个“雷电流放电通道”是并联向地网放电的。2)立杆避雷针接闪时，巨大的放电电流在避雷针体上形成巨大的“雷电
反击电压”;视频号防雷器的上端也同样加有这个“雷电反击电压”。如果这个防雷器能够把40万伏以上的“雷电压”，削减到十几伏、几伏以下，那么这个防雷器泄放雷电流的能力必需大大超过避雷针，使雷电流“主要通过防雷器泄放”，而不是主要通过避雷针泄放。很难想象，“防雷器用≥2.5mm2的绝缘多股铜芯黄绿色软线直接与地网连接”，它的放电能力能远远超过金属立杆?显然不可能，后果只能是“引雷自毁”。3)“专业防雷
厂家”介绍的防雷器都是防感应雷的，没有介绍可以有效防“雷电反击电压”而又不被烧毁的。但是他们积极推出的“安防防雷系统设计”却敢于这么应用，说明这类设计缺乏起码的安防系统概念。如果真有这么厉害的防雷器，那避雷针就可以不用了。4)把“雷电反击电压”直接引入安防系统，到底是防雷还是引雷?对这个问题，2年多来的安防论坛追踪，没有一个“专业防雷厂家”能作出正面解释，他们一律采取回避态度。到目前为止，只见过一
些“专业防雷厂家”，积极倡导安防工程这样设计和应用，没有见过哪个专业厂家的防雷器(浪涌保护器)产品敢于宣传“泄放雷电流的能力可以超过避雷针”，可以的限制“雷电反击电压”。隐患一：把“雷电反击电压”直接引入安防系统摄像机立杆避雷针化，就是指立杆按照避雷针设计，并强调摄像机外壳必须与金属立杆等电位连接。我们来分析防直击雷的“摄像机立杆避雷针化”，对安防系统的影响。
推广漏电保护开关对防止漏电触电、减少人身触电伤亡事故、防止设备漏电有很大的作用。一般来说，厂家生产的漏电保护开关都有短路和漏电保护功能，有的还设有过载、过压、欠压保护等功能。只要质量过硬，就能够满足稳定、可靠的要求。使用漏电保护开关，对于提高用电水平，减少人身触电伤亡事故和设备漏电保护起着重要作用，还可避免许多电气火灾事故，供电企业还可减少因
漏电触电而引起的经济赔偿损失、纠纷，甚至减少这方面的法律。总之，使用漏电保护开关对用户、对供电企业都有积极而深远的意义。 [1] 电涌保护器编辑浪涌保护器的类型和用途1、雷击的形成和危害过电压作为电力问题的一种对电力系统的损害十分明显，导致电力系统的设备故障或者设备损坏。过电压分为内过电压和外过电压，而内过电压一般对于民用电以及配电系统和设备不会造成危害；外过电压对于设备的危害
比较大，是由空气中大量放电所导致的，即雷击作用，必须采取有效措施才能避免其对电子设备的破坏。2、国内浪涌保护器的现状和用途浪涌保护器主要是对电子设备起过电保护作用，以避免雷击效应对电子设备和用电设施产生巨大的瞬态电压而导致过压损坏。浪涌保护器既能够防止过电压又能够分走浪涌的电流，随着工业科技的快速发展以及防雷击等灾害的日渐重视，浪涌保护器取得了快速的发展。3、浪涌保护器的原理和分类
浪涌保护器的工作原理就是通过限压或者分流避免电路中过压现象的发生，主要由气体放电管、放电间隙、半导体、滤波器及二极管构成。按用途分可以将浪涌保护器分为电源浪涌保护器、电流浪涌保护器以及天馈线浪涌保护器；按工作原理可以分为电压开关型、限压型以及组合型。电涌保护器的选择浪涌保护器很难一次将能量释放完全，即需要经过若干次的能量释放，所以在工业上常采用分级泄压的方式来通过电涌保护器对各种电子设备完
成防雷保护。因此， 级电涌保护器所释放的电压就是在直接发生雷击的部位或者高电压处进行的，一般情况下， 级电涌保护器仅完成对能量的部分泄放作用，而不能泄放完全，需要加装第二季电涌保护器；第二季电涌保护器主要是分压或者泄放 级电涌保护器处理过后的电压并完成对雷电发生处电子元器件的保护，而且第二级电涌保护器还可以泄放 级电涌保护器在运作时由于电磁效应而产生的电压和电流，以此类推，第三、四级电涌保
护器的作用也是对前一级的浪涌保护器所泄流后的残余电压进行处理或者完成对电子元器件的保护。
