屯昌县变压器综合测试仪

<海南>天正华意电气设备有限公司 屯昌县变压器综合测试仪

海南变压器测试台本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地装置急停按钮功能有效、可靠。

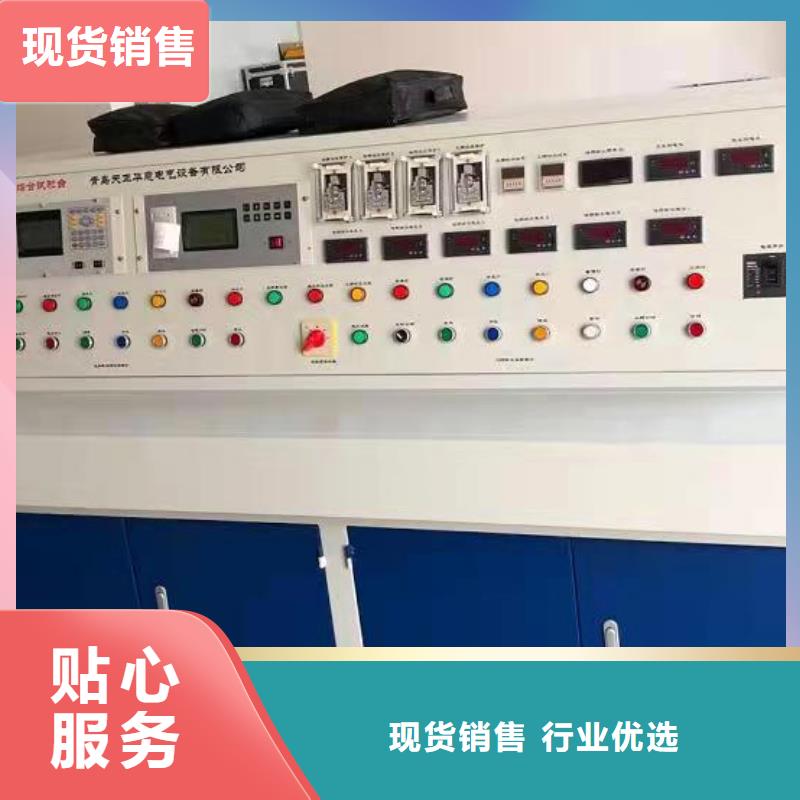

海南变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米

<海南>天正华意电气设备有限公司 屯昌县变压器综合测试仪

海南变压器测试台章性能参数总 则一、系统性能1、本仪器应满足现行满足GB 1094《规程》中的规定；2、满足配电变压器空载试验要求3、满足配电变压器负载试验要求4、满足配电变压器温升试验要求5、满足配电变压器在90％和110％额定电压下的空6、载损耗和空载电流测量实验的要求7、满足配电变压器短时过负载能力试验的要求8、满足配电变压器三相变压器零序阻抗测量实验的要求9、满足直流电阻测量试验要求10、系统可自动判断结果11、各试验可建立数据库，方便查询和试验12、测控系统应包含自动、手动试验功能13、性能好，、保护装置齐全，在各种异常、误操作、断电等情况下能够保证其性。14、仪器具有过压、过流、过温保护等二、正弦波变频电源基本参数1、额定输出功率150kW2、工作电源380±10％，V工频3、输出电压0~420V三相，4、输出电压不稳定度≤1％5、额定输入电流108A（三相）6、额定容量下长时间，持续运行时间不小于24h7、噪声水平≤60dB8、工作频率50Hz9、频率不稳定度≤0.05％10、输出波形畸变率≤1％11、频率输出误差≤±0.01Hz12、频率调节分辨率≤0.1（电压百分比为1％～99.9％的范围内）Hz 三、三相中间变压器技术参数少油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、额定输出容量150kVA；3、输入电压400/600V(Y接法）；4、输出电压0.65×√3kV，（可Y或Δ接法）；5、额定频率50HZ；6、额定容量下长时间，持续运行时间不小于24h； 四、补偿电容器1、额定输出容量840（280kvar×3）kVar，设置（140＋60＋30＋20＋15＋10＋5）×3等档位2、额定电压1kV3、输出电压1.5×√3kV4、额定频率50Hz

<海南>天正华意电气设备有限公司 屯昌县变压器综合测试仪

海南变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

<海南>天正华意电气设备有限公司 屯昌县变压器综合测试仪

海南变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。
